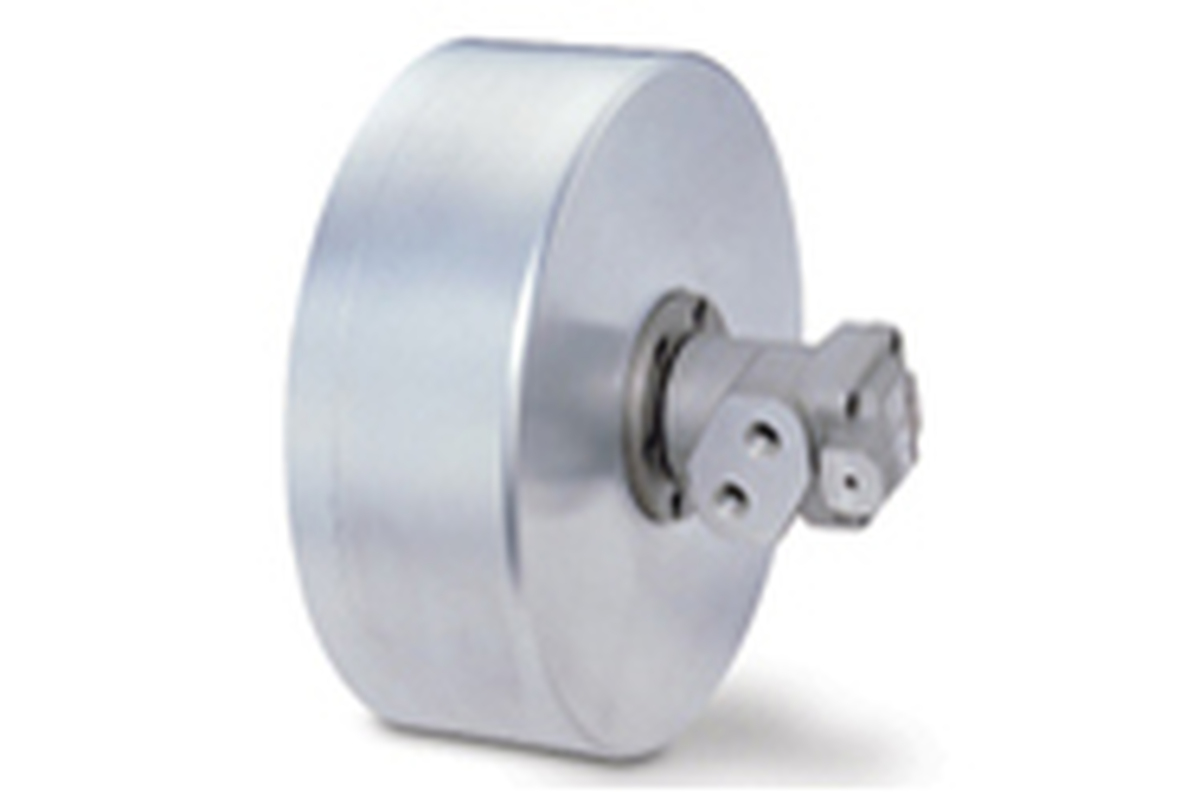

LA氣壓回轉缸

　　小型化，重量輕：鋁合金的外型構造，重量比傳統回轉缸徑，形體結構小型化，在高速回轉時，可保持性能的穩定及減輕機械負擔。

主要技術參數：

型式/規格	A	B	C	D	E（h7）	F	G(H8)	H	J	K	L
LA130	130	15	160	90	65	25	17	M16×2P	30	165	95
LA170	170	20	200	100	80	25	17	M16×2P	30	181	95
LA220	220	25	255	130	110	30	21	M20×2.5P	35	186	95

型式/規格	M	N	R	P max	P min	Q	活塞行程	最高回轉速
LA130	70	106.5	φ120	45	30	6-M8×1.25P×16L	15	5000
LA170	86	122.5	φ140	45	25	6-M10×1.5P×18L	20	5000
LA220	91	127.5	φ170	50	25	6-M12×1.75P×20L	25	4000

型式/規格	GD2	最大推力	最高使用壓力	活塞面積		凈重
型式/規格	GD2	最大推力	最高使用壓力	推力側	拉力側	凈重
LA130	0.05	780（7.6）	8（0.8）	131.2	124.7	5.2
LA170	0.18	1340（13.1）	8（0.8）	225.4	219	8.5
LA220	0.36	2250（22.1）	8（0.8）	378.6	369.3	11.6
