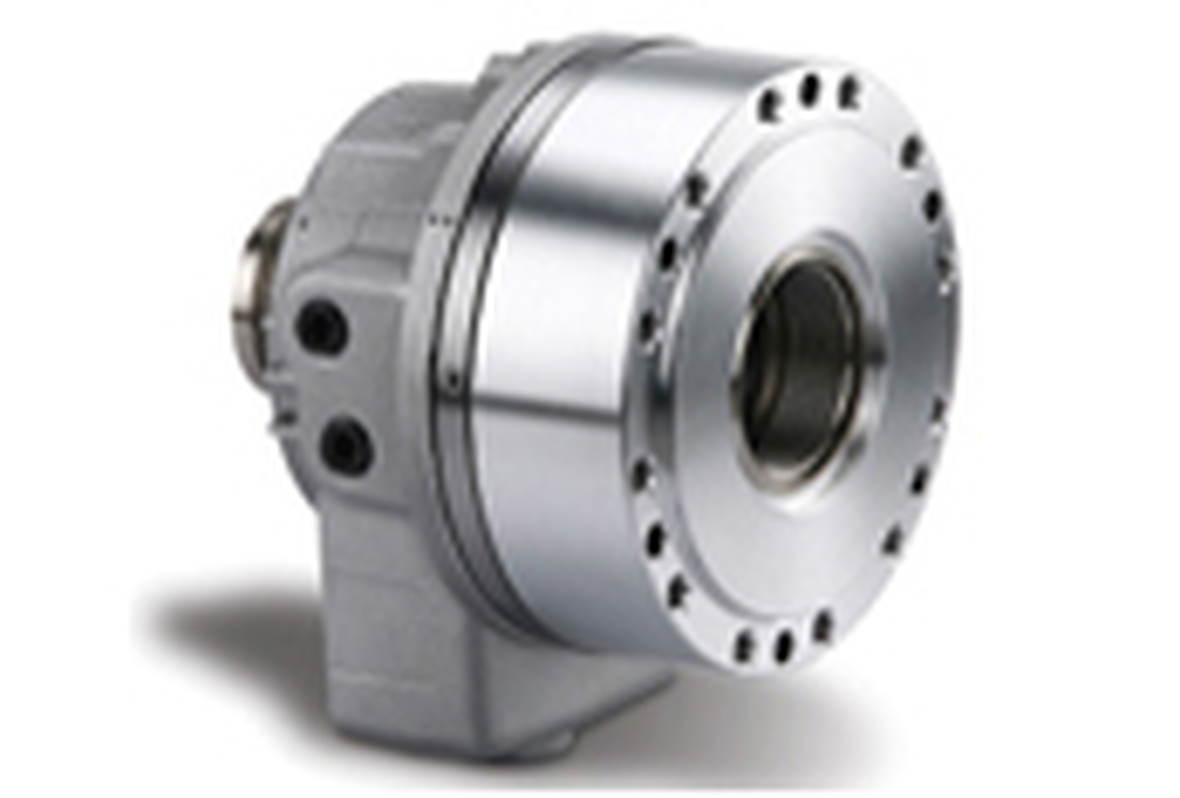

大孔徑中空油壓回轉缸

單一使用可使重復定位精度保證在2μm,組合使用的定位系統保持5μm的重復定位精度?？赏瑫r加工大中小不同的零件，并且每個工件安裝都無需在機床上重新校正中心。縮短裝夾的時間，能實現一人操作多臺機床，減少人力成本，增加效率。標準組合托板有150×300;300×300兩種形式，亦可為您量身定做特制的組合托板。主要技術參數：型式/規格A1B1CC1DEE1FF1P1452S9105.518030165140M6×1P8512-M10×1.5PP1666S9116.520935190168M6×1P9512-M12×1.75PP1881S10.7130.522235205168M6×1P11012-M12×1.75P 型式/規格GG1HH1JJ1KK1L1M1NN1PP1452S70110.2M60×2P120528340461555738596P1666S85121.2M75×2P14566994046157088100111P1881S100136M90×2P16681107.540461585103113126 型式/規格P1QQ1R1SS1TT1UU1P1452S4101.8M6×1P7.3137PT1/21304152183P1666S4116.8M6×1P7.3161PT1/21505166211P1881S4131.8M6×1P7.3176PT1/21755186226 型式/規格V maxV minW maxW1W minX1Z活塞行程mm活塞直徑mmP1452S17-345M58×1.5P2555.8520145P1666S19-347M74×1.5P2571.8522165P1881S21-450M89×2P2585.8525180 型式/規格最高回轉速rpm(minˉ1)GD2流量(l/min)最高使用壓力活塞面積最大推（拉）力推力側拉力側推力拉力P1452S65000.0353.940（3.9）1351244860(7.6)4464(43.7)P1666S56000.07440（3.9）1681556048(59.3)5580(54.7)P1881S48000.094.340（3.9）1891746804(66.7)6264(61.4)

相關產品

全國服務熱線

0523-8628-8888

立即咨詢

產品介紹

產品說明

研發、制造、銷售、服務相結合的工貿一體型企業

單一使用可使重復定位精度保證在2μm,組合使用的定位系統保持5μm的重復定位精度。可同時加工大中小不同的零件，并且每個工件安裝都無需在機床上重新校正中心?？s短裝夾的時間，能實現一人操作多臺機床，減少人力成本，增加效率。標準組合托板有150×300;300×300兩種形式，亦可為您量身定做特制的組合托板。

主要技術參數：

型式/規格	A1	B1	C	C1	D	E	E1	F	F1
P1452S	9	105.5	180	30	165	140	M6×1P	85	12-M10×1.5P
P1666S	9	116.5	209	35	190	168	M6×1P	95	12-M12×1.75P
P1881S	10.7	130.5	222	35	205	168	M6×1P	110	12-M12×1.75P

型式/規格	G	G1	H	H1	J	J1	K	K1	L1	M1	N	N1	P
P1452S	70	110.2	M60×2P	120	52	83	40	46	15	55	73	85	96
P1666S	85	121.2	M75×2P	145	66	99	40	46	15	70	88	100	111
P1881S	100	136	M90×2P	166	81	107.5	40	46	15	85	103	113	126

型式/規格	P1	Q	Q1	R1	S	S1	T	T1	U	U1
P1452S	4	101.8	M6×1P	7.3	137	PT1/2	130	4	152	183
P1666S	4	116.8	M6×1P	7.3	161	PT1/2	150	5	166	211
P1881S	4	131.8	M6×1P	7.3	176	PT1/2	175	5	186	226

型式/規格	V max	V min	W max	W1	W min	X1	Z	活塞行程mm	活塞直徑mm
P1452S	17	-3	45	M58×1.5P	25	55.8	5	20	145
P1666S	19	-3	47	M74×1.5P	25	71.8	5	22	165
P1881S	21	-4	50	M89×2P	25	85.8	5	25	180

型式/規格	最高回轉速 rpm(minˉ1)	GD2	流量(l/min)	最高使用壓力	活塞面積		最大推（拉）力
型式/規格	最高回轉速 rpm(minˉ1)	GD2	流量(l/min)	最高使用壓力	推力側	拉力側	推力	拉力
P1452S	6500	0.035	3.9	40（3.9）	135	124	4860(7.6)	4464(43.7)
P1666S	5600	0.07	4	40（3.9）	168	155	6048(59.3)	5580(54.7)
P1881S	4800	0.09	4.3	40（3.9）	189	174	6804(66.7)	6264(61.4)
